MOTEURS ÉLECTRIQUES SYNCHRONES ET ALTERNATEURS

Wajax | Delom est un guichet unique pour la réparation, le bobinage, la fiabilité et la réfection complète au site de moteurs et alternateurs synchrones de toutes puissances et toutes vitesses. Que ce soit pour les rotors à pôles lisses, à pôles saillants intégraux ou encore à pôles saillants avec cornes polaires amovibles,  les experts de Delom Services savent répondre aux besoins de vos opérations, 24/7, en atelier ou au site.

Les moteurs électriques synchrones et les alternateurs sont principalement des machines  de fortes puissances utilisées dans  les industries lourdes ainsi que pour la production d’énergie électrique (hydroélectrique, thermique, cogénération, éolienne). Forte de sa vaste expérience et de sa capacité de production, Wajax | Delom est un partenaire clé dans le maintien, la réparation et la fabrication de composantes de rechange pour tous types de machines synchrones.

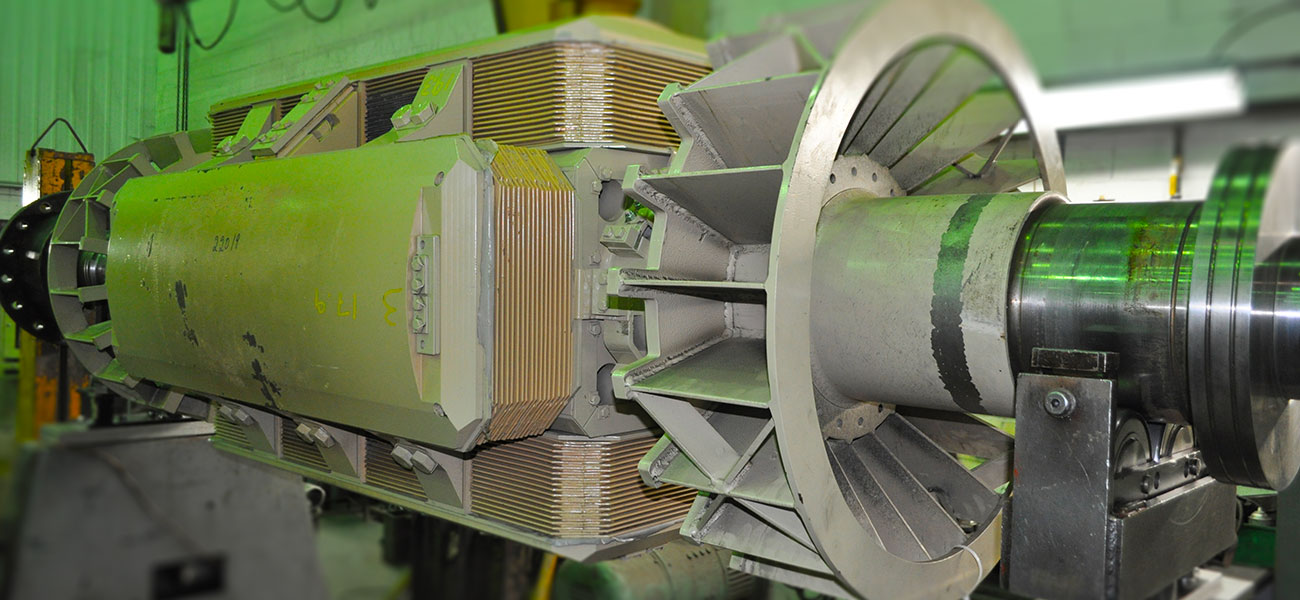

ROTOR À PÔLES SAILLANTS

HAUTE VITESSE

Les rotors (roues polaires) de ces machines synchrones comptent au minimum quatre pôles inducteurs.

Pour les applications ayant un faible nombre de pôles (4 à 8) ces moteurs sont principalement utilisés pour des applications de compresseurs, raffineurs, etc. ou encore lorsque l’on parle de production d’électricité en tant que compensateurs synchrones ou groupe électrogène.

Ce type de conception de moteur, plus économique que les moteurs électriques à pôles intégraux, subit principalement des stress thermiques très élevés lors des démarrages. Ces stress causent des problèmes mécaniques et diélectriques. Wajax | Delom a mis sur pied des méthodes d’isolation, de connexion ainsi que de calage mécanique évoluées qui améliorent la durée de vie de ces unités et leur robustesse.

Les réfections mécaniques et électriques sont entièrement faites par nos experts, et ce, pour toutes les composantes : Babbitt, excitatrices, échangeurs de chaleurs, terminaux, bobinage jusqu’à 13,8 kV.

De plus, nous offrons des services de fiabilité complets.

BASSE VITESSE

Pour les applications ayant un grand nombre de pôles (plus de 10), on retrouve les rotors à pôles saillants dans des applications de meules, de moulins, de broyeurs, de boulettage, de production hydroélectrique ou éolienne, etc.

Wajax | Delom est en mesure de faire les imprégnations VPI pour des moteurs synchrones (stators et rotors) allant jusqu’à 16 pieds de diamètre.  Nous fabriquons également tous les types de pôles (fil enroulés, rectangulaire et bobines en accordéon).

Nous offrons une gamme complète de services au site dont le bobinage des unités ayant plus de 16 pieds de diamètre ou dont les installations ne permettent pas le déplacement du stator.

Les réfections mécaniques et électriques sont entièrement faites par nos experts, et ce, pour toutes les composantes : Babbitt, excitatrices, échangeurs de chaleurs, terminaux, bobinage jusqu’à 13,8 kV.

De plus, nous offrons des services de fiabilité complets.

ROTOR À PÔLES INTÉGRAUX

Les unités à pôles intégraux sont plus rares et se retrouvent généralement dans les circonstances où :

  • Les démarrages sont plus fréquents
  • Les couples de démarrages sont plus exigeants
  • Le réseau d’approvisionnement électrique est plus fragile.

En raison de leur conception qui permet un moindre échauffement au démarrage et un échange thermique très performant, la robustesse mécanique  de la roue polaire est optimale comparativement à un moteur électrique à pôles saillants.  Cependant, ce type de machine synchrone est plus dispendieuse à l’achat.

Compte tenu de leur design, la fabrication ou la réfection de ces unités demande une expertise très pointue qu’a acquise notre équipe durant les dernières décennies.

Pour les bobines à fil rectangulaire, l’atelier de bobinage de Wajax | Delom a investi dans un équipement développé sur mesure pour enrouler ces grands pôles intégraux.  Nous utilisons des époxys ayant une grande conductivité thermique et une stabilité mécanique performante.

Dans le cas des pôles en accordéon, la réfection complète de l’isolation à la masse et entre spires est effectuée directement sur la roue polaire.

Wajax | Delom a mis sur pied des méthodes d’isolation, de connexion ainsi que de calage mécanique évoluées qui améliorent la durée de vie des ces unités et leur robustesse.

Nous garantissons une performance équivalente, sinon meilleure, à l’original.

Les réfections mécaniques et électriques sont entièrement fait par nos experts, et ce, pour toutes les composantes : Babbitt, excitatrices, échangeurs de chaleurs, terminaux, bobinage jusqu’à 13,8 kV.

De plus nous offrons des services de fiabilité complets.

TURBOGÉNÉRATEURS

Les turbogénérateurs sont utilisés dans des applications à haute vitesse afin de produire de l’énergie électrique en utilisant la vapeur (cogénération, charbon, centrales thermique, nucléaire, gaz de schiste)

En fonction de la puissance de l’unité, ces rotors de très petit diamètre, mais de longueur rotorique très grande sont soumis à des forces centrifuges et magnétiques énormes.  Les bobines qui constituent les deux pôles sont entièrement intégrées et calées dans des fentes à la périphérie du rotor.

Une précision extrême doit être appliquée lors de la conception et de la fabrication de ces bobines ainsi que lors du bobinage des ces unités.

Suite à l’insertion des bobines, des anneaux de rétention sont installés sur les têtes de bobines ainsi que leurs connexions.  Leurs ajustements précis permettra au turbogénérateur d’avoir une performance optimale pour toutes les caractéristiques mécaniques, électriques et environnementales.

Les bobineurs, mécaniciens et ingénieurs d’expérience de Wajax | Delom ont plus de 50 ans d’expérience offrent une solution clés en main pour ces unités complexes.

SERVICES SPÉCIALISÉS POUR MOTEURS ÉLECTRIQUES SYNCHRONES ET ALTERNATEURS

  • GÉNÉRAL
    • Réparation de bâti fissuré
    • Réparation de pieds boiteux
    • Réparation de l’alésage
    • Fabrication de composantes de rechange
    • Système d’isolation VPI, B-Stage ou hybride
    • Élimination sécuritaire des isolants amiantés
    • Agglomération des isolants sous température et pression constante
    • Réingénierie des systèmes d’isolation
    • Adaptation des isolants pour utilisation avec variateur de fréquence (VFD)
    • Changement de ratios
      • Puissance
      • Tension
      • Vitesse
      • Fréquence ( 60 Hz – 50 Hz)
  • Installation ou remplacement de sondes (température, proximité, vitesse, vibration)
  • Remplacement de roulements
  • Remplacement de paliers lisses (Babbitt)
  • Réparation de paliers lisses (Babbitt)
  • Fabrication de paliers lisses (Babbitt)
  • Entretien et réparation de la tuyauterie de refroidissement
  • Entretien et réparation des échangeurs de chaleur
  • Analyse des causes de bris
  • Équilibrage dynamique
  • Tests finaux
    • Électriques
    • En rotation
    • En charge
  • Entretien et réparation au site
  • Services d’usinage complet
  • Service d’urgence 24/7

SERVICES DE FIABILITÉ POUR LES MOTEURS ÉLECTRIQUES SYNCHRONES ET ALTERNATEURS

  • Caméra infrarouge
  • Inspection mécanique complète
  • Alignement au laser
  • Tests électriques complets
  • Ajustement des paramètres de fonctionnement au site
